LNG汽化海水排放無線溫度監測系統



1.1、應用領域

LNG接收站ORV換熱的海水經排海管線排入海中，而溫排水的排放需要滿足《地表水環境質量標準》的溫升要求。因此需要準確監測接收站出?？诘暮Ｋ疁囟仁欠襁_到相關要求，同時給節能減排工作提供準確的依據。

1.2、系統構成

海底溫度傳感器、海水電纜、無線溫度變送器、無線網關。

海底溫度傳感器：測量范圍0~50℃，材質316SS，輸出4-20mA，帶MCBH3M水下接頭，精度0.2%，工作電壓24VDC；溫度傳感器最大可用于4000米水深。

海水電纜為Galv. HS Steel鎧裝，雙層鋼絲鎧裝，電纜斷裂能力達66KN，海水電纜一端帶有MCIL3F專用水下接頭，適用于傳感器自帶MCBH3M水下接頭，通過locking sleeve緊密連接，從而達到密封的效果。

1.3、工作原理

溫度傳感器將信號傳輸至無線溫度變送器，然后通過WIRELESS HART方式發送至1420網關，進而傳輸至DCS系統。

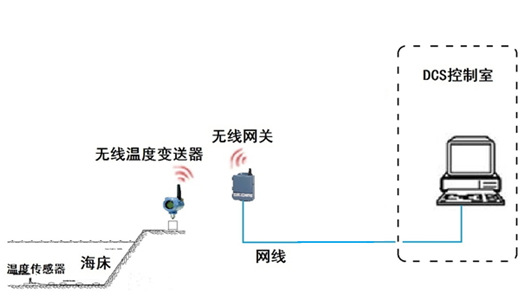

無線儀表系統總體結構圖：

無線儀表系統總體結構圖：



1.4、產品特點

可用于深海溫度監測，最深可用于海底4000米。

岸上無需鋪設電纜。如果鋪設電纜，不僅成本高昂，施工難度也非常大，這也是用戶長期以來無法進行有效監測的主要原因，采用無線方案可以有效的解決這個問題。

更高的可靠性：基于先進的自適應無線MESH網絡(luò )架構、通道冗余、時間同步信息使得網絡(luò )的可靠性更高；

安全性：通過加密、驗證、授權、密碼管理及其他開放的工業標準，確保網絡(luò )的安全性；

高效的電源管理：長壽命、本安智能電源模塊應用于現場無線儀表，確保應用安全、可靠。
